설렘 vs. 담담(淡淡)

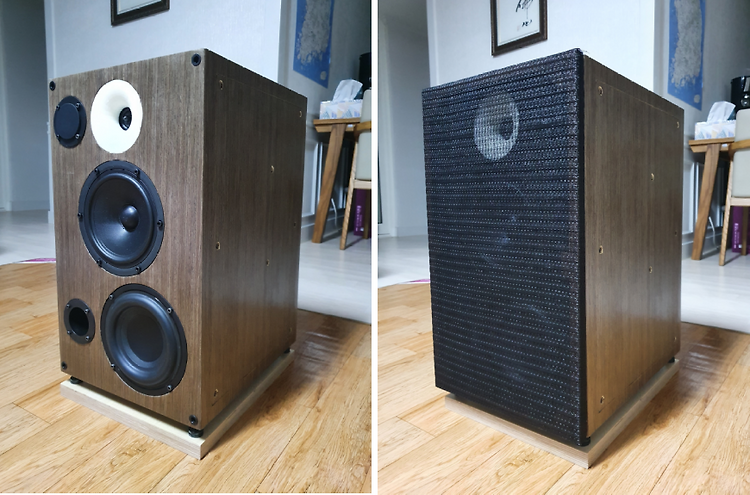

#1. 마감 (무늬목 및 바니쉬) 작업 나의 두 번째 자작 스피커는... 개념설계 단계에서부터 "미려한 디자인"을 목표로 해 왔다. 나는 나 자신이 "미려함을 추구하는 DNA"가 없다는 것을 익히 잘 알고 있지만... 이번에는 한번 도전해 보고 싶었다. 그래서 도전한 것이 바로... 월넛 무늬목... 그리고... 수성 바니쉬... 지금껏 각종 측정과 튜닝을 하던 스피커의 상태는 [그림 12-1]과 같다. 베플면은 MDF로 되어 있고... 옆면은 자작나무 합판의 마구리면이 그대로 드러나 있는 희멀거런... 보잘것없는 상태... 제일 먼저 한 작업은 무늬목 작업이다. 무늬목은 알리익스프레스에서 월넛으로 샀다. 저 정도 스피커의 12면에 붙이려면... 거의 7만원 정도로... 비싸다. 작업 순서는 다음과 같다..

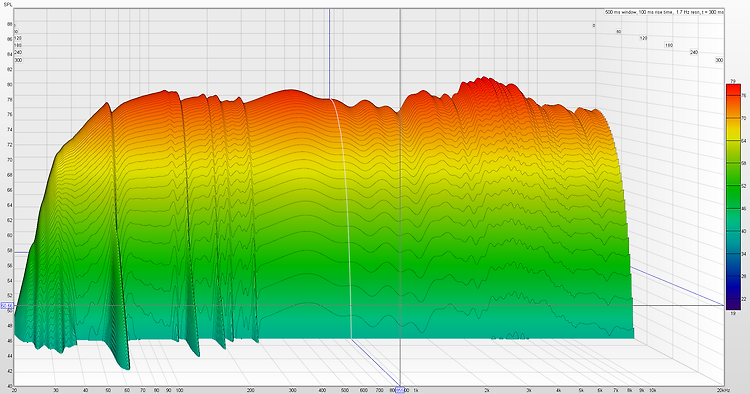

#1. 요약 이번 글에서는... 제작하고 튜닝한 최종 스피커 특성을 아래 다섯 가지 항목에 걸쳐서 제시한다. ① 주파수 특성 : SPL 및 위상 ② 시간 특성 : Impulse 응답 및 Step 응답 ③ 시간/주파수 특성 : Spectrogram 및 Waterfall Plot ④ 비축 (Off-axis) 특성 ⑤ 잡음 특성 : THD 아래에 결과를 제시 하겠지만... 내 판단에는... 웬만한 High-End 모니터(Monitor) 스피커 정도는 되는 것 같다. 이 정도면 만족~~~!! #2. SPL 및 위상 제일 먼저 보는 주파수별 음압 특성(SPL)은 [그림 11-1]과 같이 측정되었다. 그리고 세로축을 확대한 그래프는 [그림 11-2]와 같다. 그림에서 우퍼 단독(파랑) 특성에 비해... 서브우퍼 포..

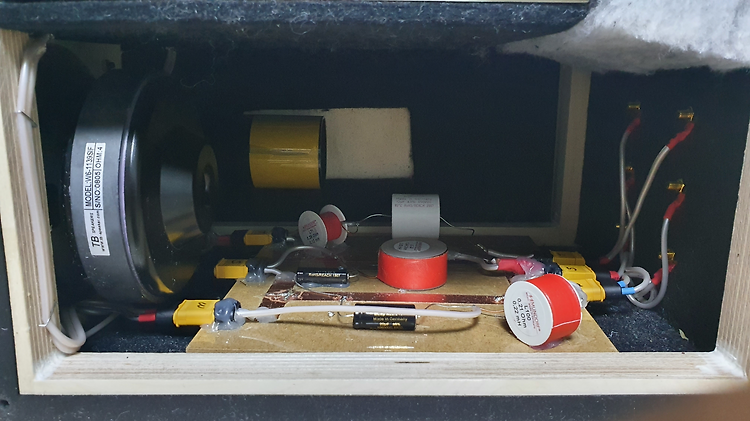

#1. 크로스오버 제작 및 시험 이전 글에서 설계했던.... 크로스오버 네트워크를 제작한 결과는 [그림 10-1]과 같다. 나름 이쁘게 만든다고 했는데... 일단 견고함을 최우선으로 했다. 그런데... 우리의 이옹(李翁)께서... 양 끝단의 인덕터 배치가 맘에 안 드신단다... 사실 스공 매뉴얼에 따르면 인덕터 간에 간섭을 줄 수 있는 구조이기는 하다. 그래서.. 결국은 뒤에는 배치를 약간 바꿨더랬다... ([그림 10-16] 참조) 대망의 네트워크 장착 사진이 [그림 10-2]이다~~~ 두둥~~~! 자~~ 이제 측정을 해 볼까? 두구두구두구두구~~~~~~! 빨랫줄 같은 직선이 나오겠지? ㅋㅋㅋㅋ 허거덕~~~! 이건 뭐여? [그림 10-3]이 네트워크 장착 후 처음 측정한 그래프이다. 예상과는 다르게....

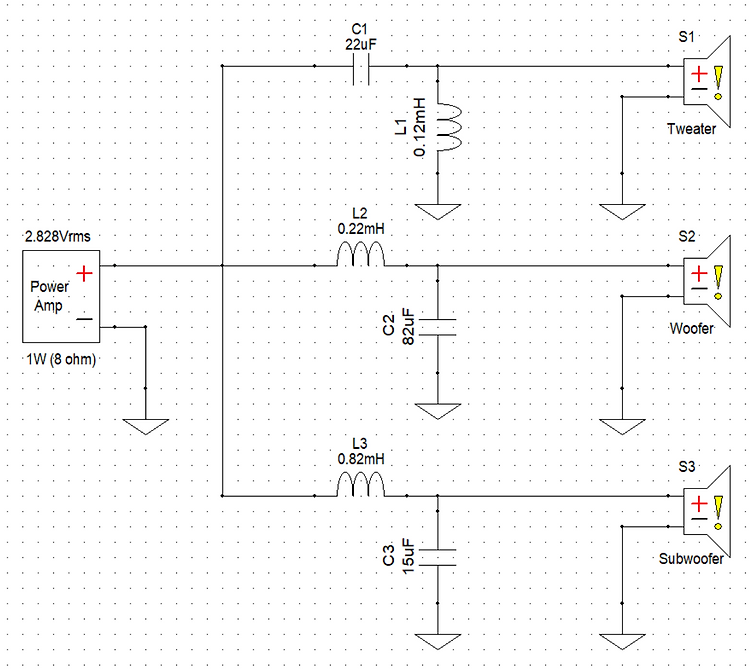

#1. 크로스오버 설계 내역 [그림 9-1]은 직접 측정한 유닛별 음압 특성 되겠다. 이제 2.5way 크로스오버 네트워크 (Crossover Network)를 설계해야 한다. 일단, 우퍼와 트위터 간의 2-way 네트워크를 설계하고... 서브우퍼를 저역통과 필터(LPF) 시키면 된다. [그림 9-2]는 설계된 결과를 먼저 보여준다. 우퍼/트위터 크로스오버 주파수는 2.5kHz, 필터는 각각 2차를 사용했고... 서브우퍼 LPF 역시 2차를 사용했다. 설계를 하고 보니, 특이한 점이 저항이 하나도 없다는 것이다. [그림 9-1]에 나타난 것처럼 크로스오버 주파수 부근에서 우퍼/트위터의 음압이 비슷하다는 이유에서다. 어떻게든... 저항이 없다는 건... 효율이 좋다는 의미니깐... 좋은 거겠지... ㅎ #..

#1. 도전 배경 나의 2.5way 스피커는 서브우퍼를 포함하는 약간은 괴상하고도 일반적이지 않은... 그런 스피커이다. 서브우퍼가 사용된다는 것은 저음을 강조하고 싶다는 이야기이지만... 실제로 저음을 정확하게 측정하는 것은 쉽지 않다... 관련 업체에서야 당연히 무향실 (Anechoic Chamber)에서 측정하면 되겠지만... 취미로 스피커 맹그는 사람들은 언감생심... 그래서 2way 북쉘프 제작 당시, 나름은 괜찮다는 "Ground 측정법"을 사용했었다. (이신렬 박사님의 추천) (측정법은 스피커 성능 측정 (8/12) 참조) 이 방법은 측정 결과는 만족스러웠지만... 다음의 문제점 때문에 많이 번거로웠다. ① 옥상 같은 개방된 공간을 찾아야 하는데 그것도 쉽지 않다. ② 모든 장비를 옮겨야 한..

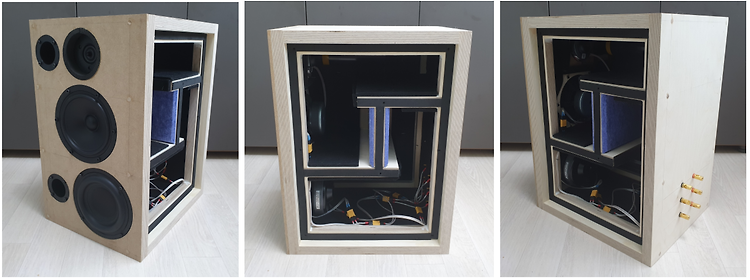

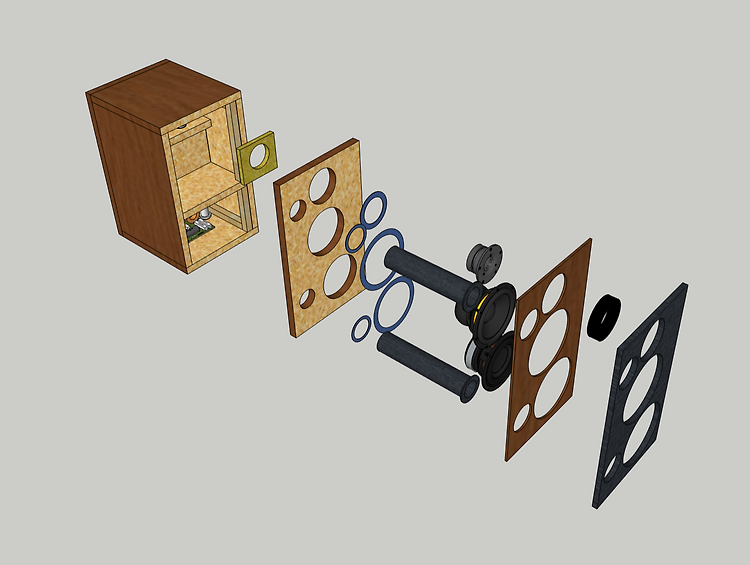

#1. 도입부 참 오랜만에 글을 쓴다. 그 이유는... 설계한 스피커가 복잡한 구조를 가지고 있어... 조립성이 좋지 않았으며... 우퍼 유닛이 늦게 도착한 탓이다... 하지만... 어떻게든 완성했다... 이전 글에서... [그림 7-1], [그림 7-2]와 같은 복잡한 구조의 2.5way 스피커 설계 내역을 제시했다. 그리고... 아래의 두 글에서 인클로져가 가져야할 기본 소양에 대해서 설명한 적이 있다. 인클로져 제작 (feat. Marshall Acton 스피커 배터리 장착) (7/12) 인클로져 상세 설계 (4) 이번 글에서는... 설명했던 인클로져의 기본소양 최대한 만족하기 위해서... 제시한 설계내역이 어떻게 구현되었는지 설명한다. #2. 나무 주문 나는 목공이 취미는 아니다... 따라서, 통..

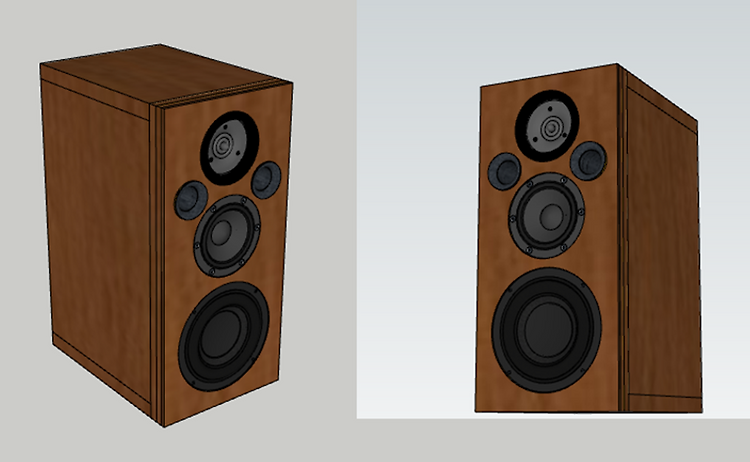

#1. 무식하면 용감하다. 본 자작 프로젝트의 당초 목표는 “3-way 북쉘프 스피커 자작”이었다. 결론을 먼저 말하면... 만들고자 하는 스피커의 종류가 설계 도중 갑자기 바뀌었다. ㅠㅠ “2.5-way 북쉘프 아닌 스피커 자작”으로... 처음 2-way 스피커를 나름 성공적으로 만든 후, 두 번째 스피커에 대한 내 생각은 단순, 무식했다. 2-way 북쉘프 스피커를 만들어 보니... 작고 좋기는 한데... 저음이 허전하네... 이번에는 중후한 저음을 위해서... 그냥 서브우퍼 하나 더 달아서... “서브우퍼+미드레인지+트위터” 조합으로... 3-way 북쉘프 스피커 만들면 되지... 뭐... 참... 무식하면 용감하다는 말이 실감 난다. 하지만, 이 전환 과정에서 또 한 번 스피커에 대해서 많은 것을..

#1. 문제가 생겼어~~! 내가 좋아하는 유튜브 채널 중에 “훼사원”님이라는 분이 계신다. 비록 차량 정비에 대해서는 깡초보이지만... 아반떼 깡통차를 거의 2년째 풀옵션으로 개조하고 계신... 어떻게 보면... 스알못이 용감하게도 Hi-Fi 스피커를 만들고 있는 나랑 결이 비슷한 느낌이라 더욱 정이 가는 그런 분이다. 그분이 자동차 개조 중에 자주 사용하는 말이 있다. 문제가 생겼어~~! 나의 두 번째 스피커 제작에도 심각한 문제가 생겼다. 안 그래도 요즘 뭔가 잘 풀려 가고 있는 느낌에 영... 찜찜했던 나는... 네이버 “스피커 공작(이하 스공) 카페"에 나의 설계 내역을 올렸다. 사고 치기 전에 전문가들의 면밀한 사전 검토를 받기 위해서다. 역.시.나... 재야의 고수들이 득실거린다는 스공카페에서..

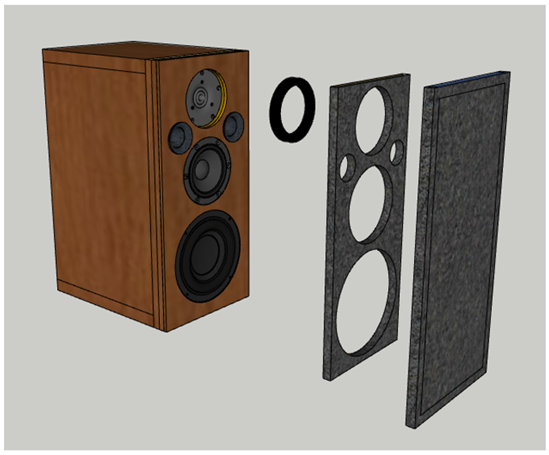

#1. 기존 명품 스피커 인클로져 분석 Hi-Fi 마니아들 사이에서 일명 “명품”으로 불리는 북쉘프 스피커들이 있다. 이넘들의 인클로져를 한번 분석해 보자. 아래 세 개의 북쉘프 스피커 사진을 가져왔다. ① B&W 805 시리즈 ([그림 4-1] 참조 링크) ② 소너스 파베르 오마주 (Sonus Faber Guarneri Homage) ([그림 4-2] 참조 링크) ③ BBC LS3/5a ([그림 4-3] 참조 링크) 이 스피커 인클로져의 특징을 잘 살펴보면... 아래에 설명할 “인클로져의 추가 소양 네 가지”를 이해할 수 있다. 내가 설명하는 이 내용들은 내가 독학으로 알아낸 거 아니다. 나의 스승이신 이신렬 박사님의 유튜브 강의에 다 나오는 내용이다. 세부 사항이 궁금하시면 강의를 들으시라... #2..

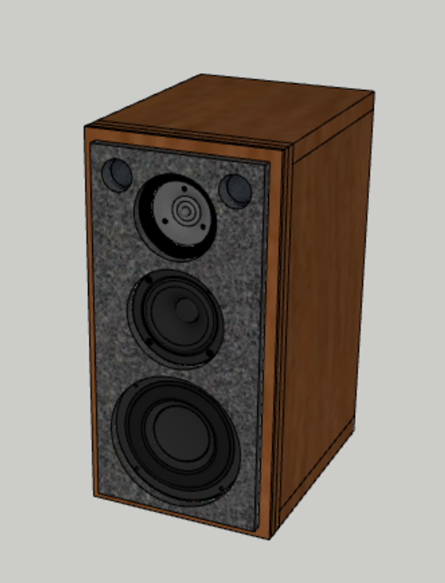

#1. 레퍼런스 스피커 인클로져 설계 선정된 세 개의 유닛 특성 그래프(링크 의 [그림 2-8])는 개별 유닛의 특성만을 반영하고 있다. 이 그래프는 유닛을 무한 베플을 모델링한 넓은 (수 제곱미터) 판에 놓고 측정한 값이다. 분명히 유한한 스피커 인클로져에 설치하면 특성이 많이 달라진다. 앞 글에서 이번 프로젝트의 레퍼런스 스피커는 JBL 4312mk2라고 말했었다. 선정된 세 개의 유닛을 레퍼런스 스피커 모양으로 입력해서 시뮬레이션을 수행하고... 실제 특성을 한번 유추해 보기로 했다. 먼저, 스케치업으로 설계한 인클로져를 [그림 3-1]에 보인다. 이쁘지 않은가? ㅋㅋㅋ 뒷면에 있는 세 쌍의 바인딩 포스트는 세 유닛 각각 연결해서... 특성을 간편하게 측정하기 위한 용도다. 절대로 바이/트라이 앰핑..
