#1. 홀 가공
알리익스프레스 및 국내에서 주문한 제작 도구와 부품이 3주간의 긴 여정 끝에 도착했다.
이제 발랜타인 박스를 스피커로 변모 시키기 위해 가공을 시작해 보자.
제일 먼저 한 일은 우퍼/트위터/포트 설치를 위한 홀(Hole) 가공이다.
구매한 목공용 홀쏘 세트에서 홀 별로 다음 규격의 쏘를 사용했다.
① 우 퍼 : 지름 62 mm
② 트위터 : 지름 25 mm
③ 포 트 : 지름 38 mm

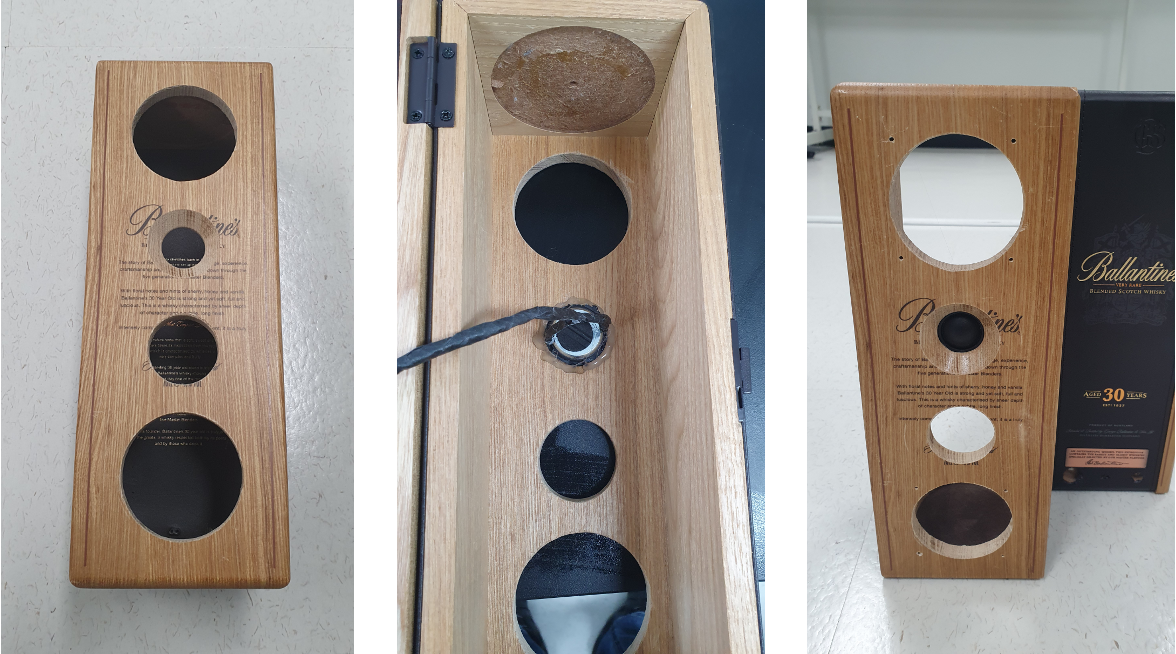

실제 홀 가공 사진은 [그림 1]과 같다.

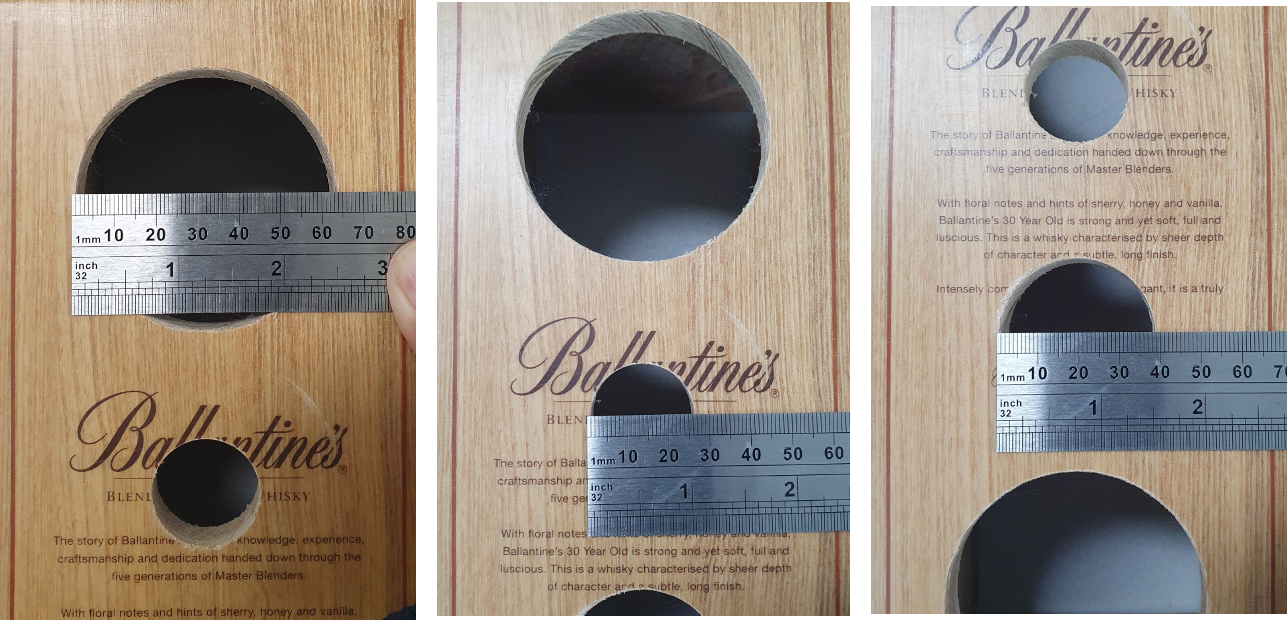

가공이 완료된 홀의 측정된 지름은 [그림 2]와 같다.
드릴 비트가 완전히 정렬되지 않은 관계로 1 ~ 2mm 정도 더 크게 가공되는 것 같다.
이제는 볼륨 노브(Knob), 전원 입력, 스피커 선 입력을 위한 후면 가공을 수행한다.
가공 결과는 [그림 3]과 같다.
참고로, 가공상의 어려움으로 볼륨 노브는 측면에서 후면으로 옮겼다.
#2. 사선 가공 및 트위터 장착
이제 트위터 사선 가공을 해야 한다.
새로 구입한 트리머를 사용해야 하는데...
앗차...
트리머 비트를 8mm짜리로 잘못 샀다...
내 트리머는 6mm만 지원하는데...
결국 다시 주문했다...
매번 내가 하는 일이 이렇지 뭐... 쩝...
트위터 구멍에 45도 사선 가공을 열심히 하고...
가공부에 반투명 수성스테인을 3회 도포하고...
사포질...
트위터 유닛은 1차로 "록타이트 401 순간첩착제"로 붙이고...
글루건을 이용해서 공기가 세어나오지 않도록 꼼꼼하게 도포하여 고정한다.
[그림 4] 참조
#3. 앰프 전원/볼륨노브 선 연장
외부에서 앰프 제어를 위해서...
앰프에서 전원입력, 볼륨 노브 부품을 떼어내고...
각각 4가닥, 8가닥의 선을 연장한다.
그리고 앰프 상단에 위치한 LED 양쪽 단자에 외부 LED 선을 연결하여 연장한다.
[그림 5] 참조
#4. 우퍼/포트/앰프 조립
[그림 6]과 같이 우퍼/포트/앰프를 조립한다.
우퍼/포트는 내부 공기의 기밀성 유지를 위하여
실링(Sealing) 스트립을 접착면에 붙이고 단단히 고정한다.

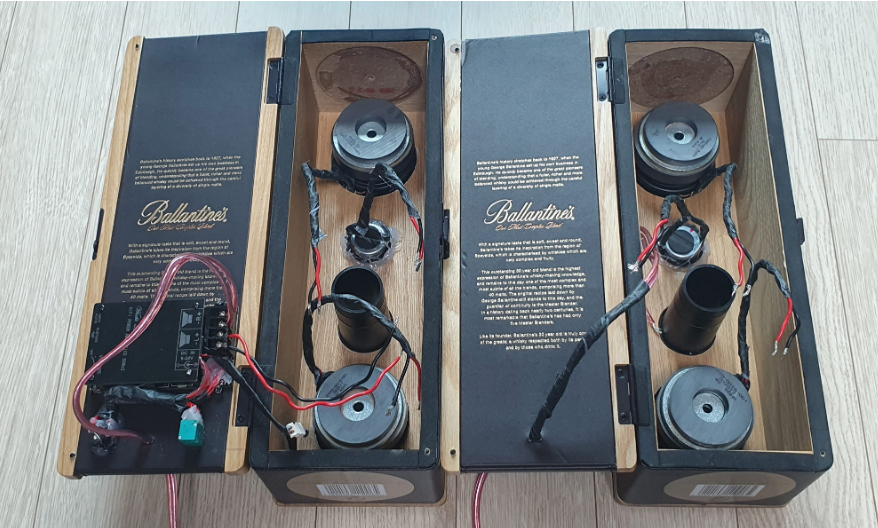

초도 조립이 완료된 스피커의 내부 모습은 [그림 7]과 같다.
전원포트, 볼륨 노브는 순간접착제+글루건으로 잘 붙이고...
뒷 뚜껑(발렌타인 케이스 입장에서는 앞뚜껑)으로 공기가 새어나가지 말라고...
중국에서 공수한 실링 스트립을 꼼꼼하게 부착한다.
또한, 내부 소리에 따른 도선의 진동으로 인한 잡음을 제거하기 위하여...
도선에 부직포 테이프를 발라준다.
그런데...
후면에 실링테이프를 발랐더니...
뚜껑이 안닫인다. ㅠㅠ
할 수 없이 후면 외관 모서리 두 곳에 나사못을 장착한다.
그랬더니...
이제 소리가 새지는 않을 것 같다.
#5. 최종 조립 형상

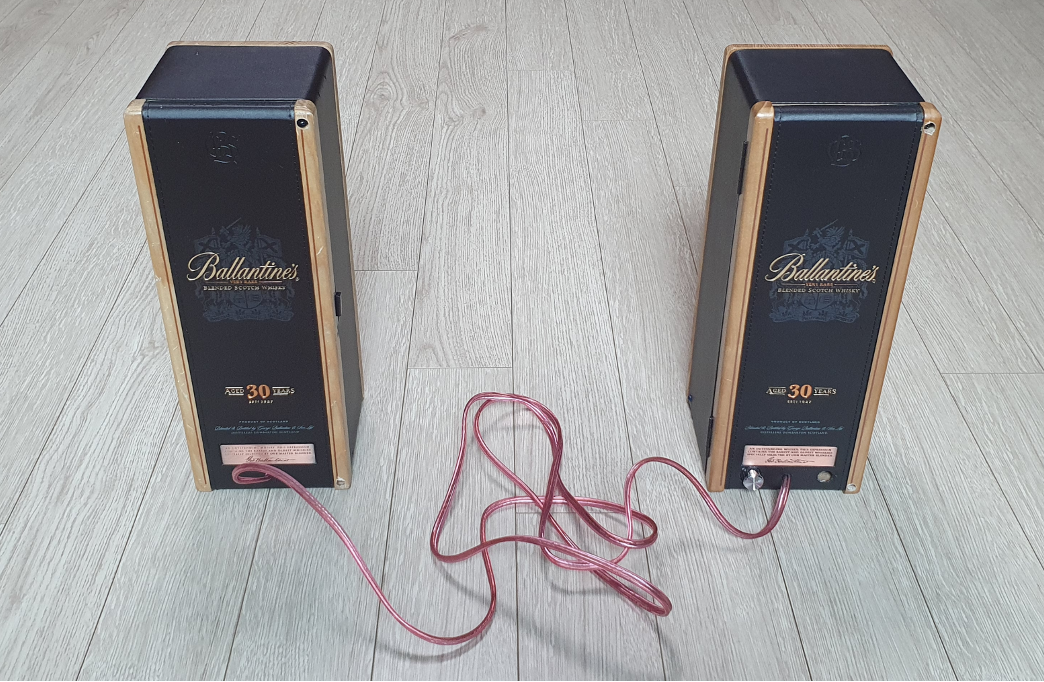

최종 조립된 스피커의 전면, 후면 사진은 [그림 8], [그림 9]와 같다.
생각보다는 디자인이 나쁘지 않은 것 같다.
ㅎㅎㅎ
